智能钻孔电视测试仪

YC-DTV

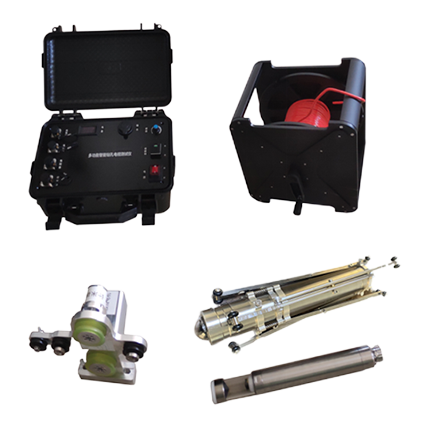

多功能高清探头

高清500W像素，测试范围0-1200mm，全景探头可选，实时钻孔成像、录像和轨迹检测三合一

轻型化绞车设计

采用轻型化手动绞车设计，配套电机。小巧轻便，可自动放线操作，轻松高效

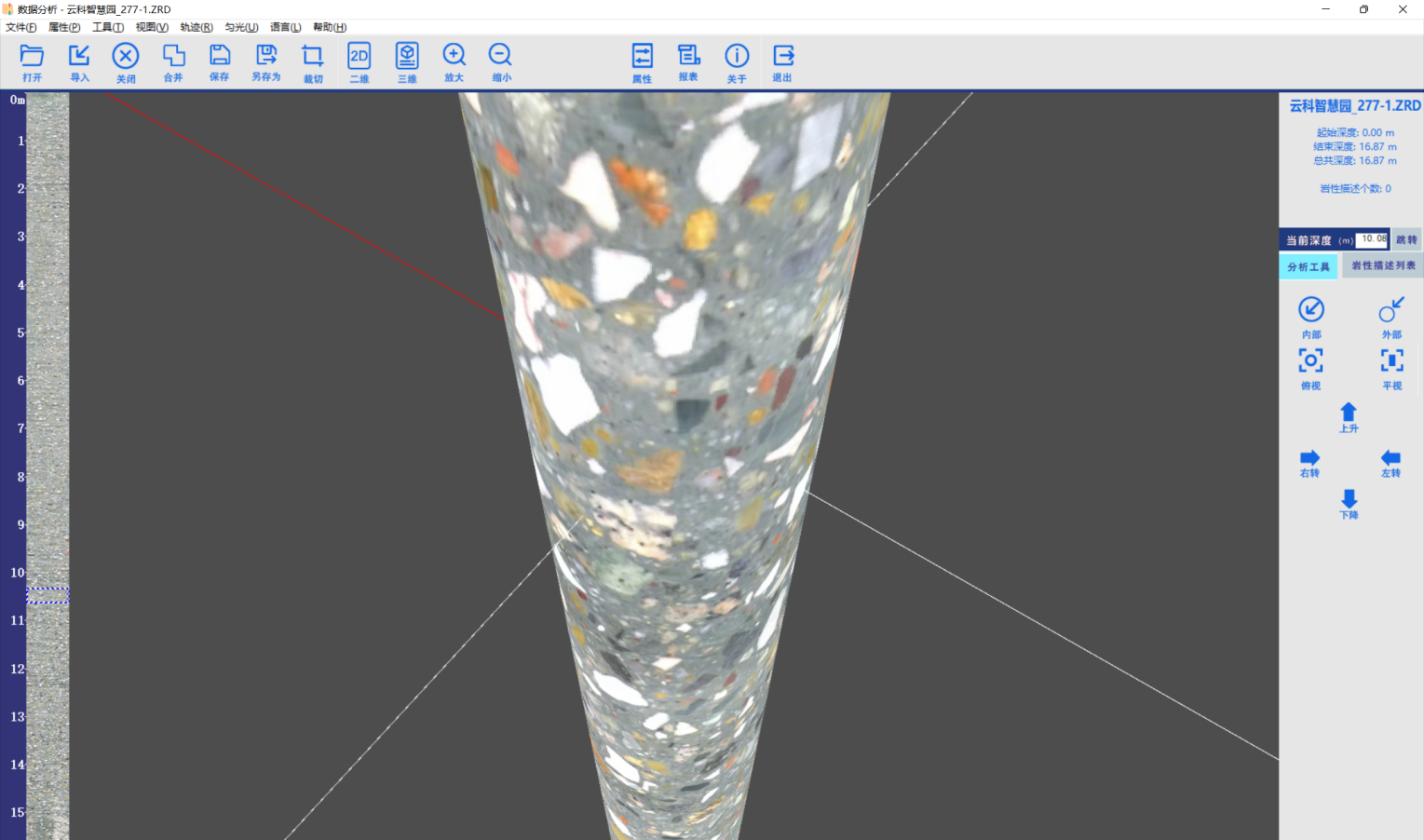

二维/三维可视化展示

强大的三维处理能力，使用微软DirectX 3D编程实现三维岩芯的重建以及产状标注，支持孔内外360度查看，能自动还原岩石在现实世界中的真实状态；可实现轨迹侧视、俯视、三维展示，偏移角度、偏移方向、偏移位移显示

产品用途

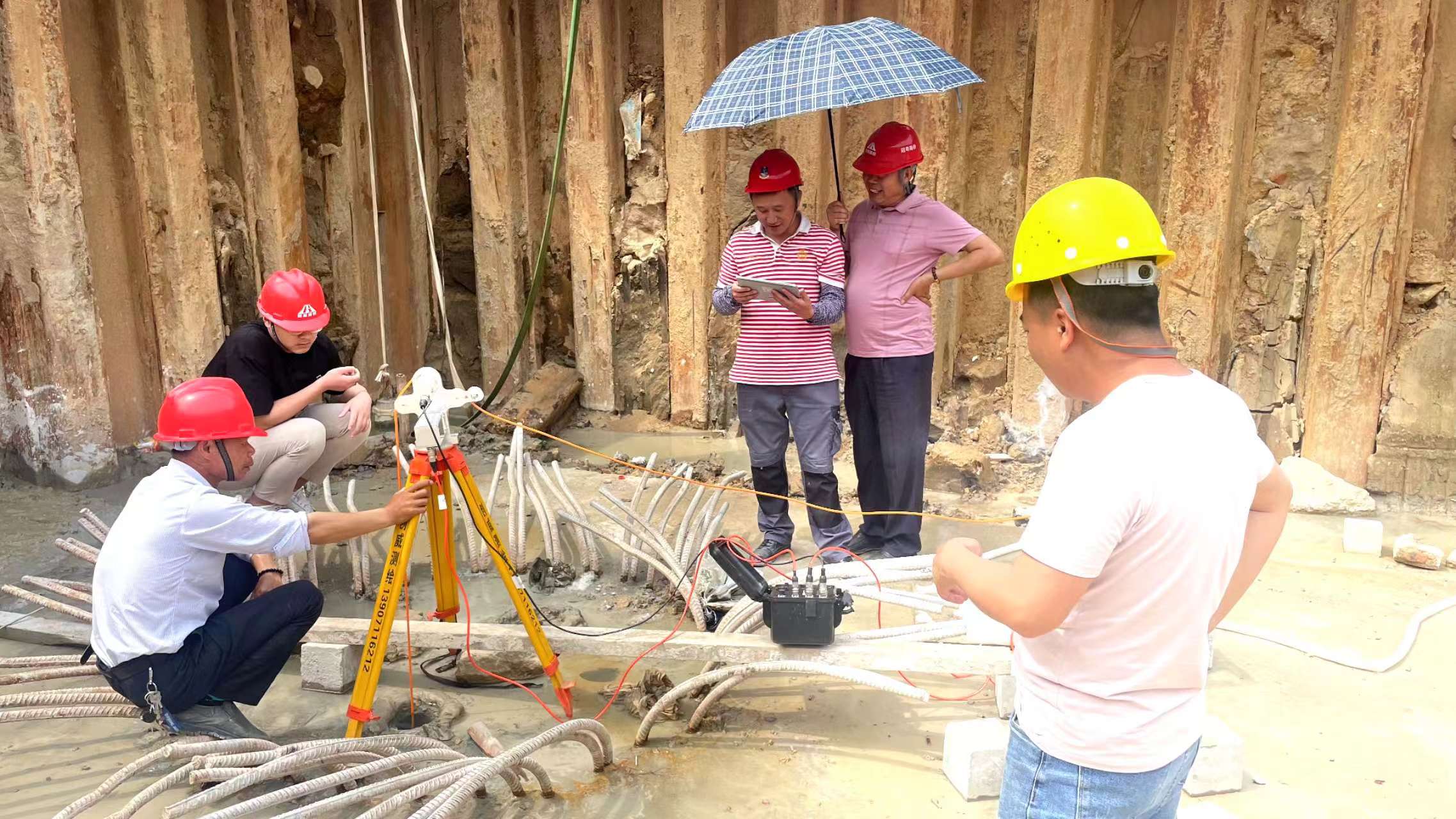

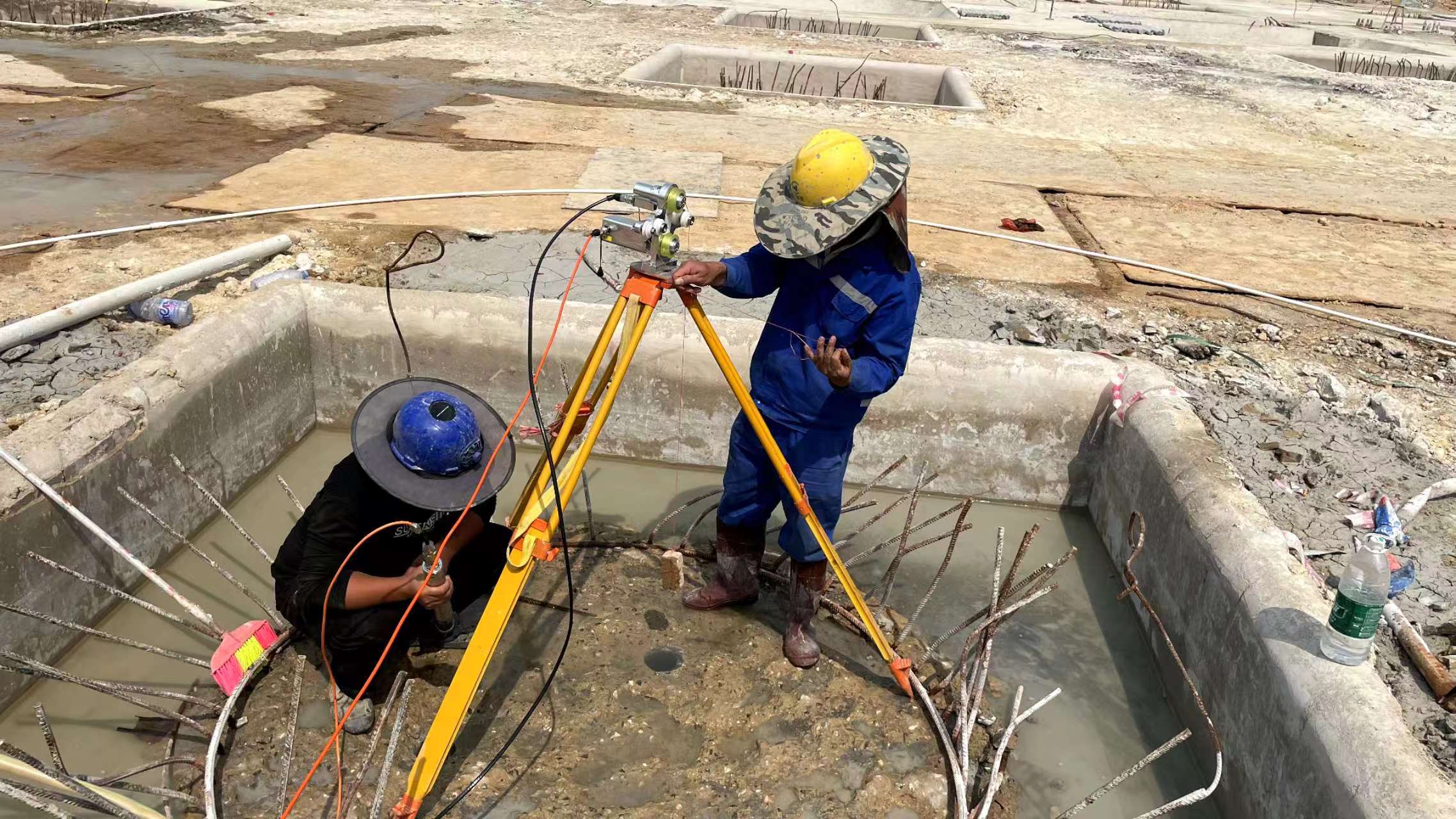

u桩基钻孔取芯验证，观察混凝土内空洞、裂隙、离析等缺陷的位置及程度

u预应力管桩桩内的各种异常和缺陷,查看接头情况，定量分析桩身质量:破碎面积，断裂及裂锋位置、长度、宽度及走向等

u钻孔中地质体的各种特征及细微构造，如矿体矿脉厚度、倾向和倾角，钻孔自身的倾向和倾角、地层岩性、岩石结构、断层、裂隙、夹层、岩溶等，编录地质柱状图。

符合规范

u《浙江省基桩完整性检测技术规程》DB 33/T1127-2016

u《广东省建筑地基基础检测规范》DBJ/T 15-60-2019

u《地基基础孔内成像检测标准》T/CECS 253-2022

u《建筑地基基础检测规范》DBJ_T15-60-2019

u《建筑基桩检测标准》SJG 09 -2024 深圳市地方标准

u全景探头、平面探头多种可选，采用不锈钢外壳，钢化光学玻璃探头罩，光亮 LED 光源，高品质摄像传感器，保证成像效果，LED 光源，最大功率 35W，色温 6000k，可查看钻孔底部环境；

u探头最大可承受压力 15MPa；成像录像轨迹同步实时检测最优速率 2m/min 左右，最高可达 0.1m/s；

u观测精度高，对裂缝的观辩率可达 0.1mm；

u定位准确，深度编码器精度为 0.1mm，方位精度可达 0.1°；

u可对各类水平或垂直的管孔、钻井壁进行 360 度全方位观测，同步可进行钻孔轨迹测试；

u录制全景影像的过程中可实时展开、拼接为 2D 剖面图，并可创建 3D（三维立体）管孔壁模型。自动量化的产状分析后，可直接输出检测报告。

u简洁的软件操作界面，良好的程序兼容型，无须进行复杂的安装与设置，即可直接上手操作；

u全面高效的图像处理算法，可实现全井壁展开、360°旋转、去抖、消除百叶窗等功能；

u浏览方便，可以瞬间打开任意深度的数据文件，无须缓冲，可以即时定位浏览到任意深度的平面展开图和柱状图，也可虚拟整个或部分岩心图。支持局部和整体缩放，使用鼠标轻松操作；

u分析功能强大，能对井壁产状进行实时测量及编辑描述，支持裂缝、夹角、多边形、圆型、产状等多种岩性分析；

u可导出图片、Excel 表格和 Word 报表多种格式的报告；

u直接进行岩芯描述：展开图上可直接进行岩芯描述，裂缝的倾向、倾角和宽度可直接自动计算提取，宽度精度可达 0.1mm，方位角度可达 0.1 度；

u支持数据裁切和合并功能，可以灵活编辑已有数据，对分段测量的钻孔数据进行完整拼合；

u强大的三维处理能力，使用微软 DirectX 3D 编程实现三维岩芯的重建以及产状标注，支持孔内外 360 度查看，能自动还原岩石在现实世界中的真实状态；

u可实现轨迹侧视、俯视、三维展示，偏移角度、偏移方向、偏移位移显示。
