产品用途
u面波测试；
u剪切波测试；
u地脉动测试；
u浅层地震反射法勘探；
u浅层地震折射法勘探。

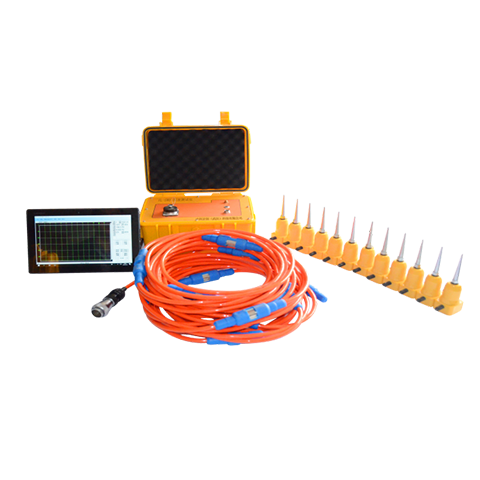

面波测试仪
YC-SWD
01
无线通信，低功耗设计
采用无线通信，配合高速数据采集系统和专用电源高度集成的电子测试系统，专有低功耗平台+嵌入式操作系统，仪器功耗更低，连续工作时间大于12小时，可外接电源扩展工作时间。
02
转换高效，一机多用
24位高性能AD，能适应各种恶劣环境，数据准确，信噪比高，干扰小；可拓展钻孔剪切波测试 ，折射、反射、地震映像等功能。
03
分析功能强大
支持视速度滤波、自动提取面波（3种方法）、奇异值分解提取面波、自动追踪互相关法自动追踪最大峰值面波提取方法。
符合规范
u《多道瞬态面波勘查技术规程》（JGJ-T143-2004）；
u《地基动力特性测试规范》（GB/T50269-97）；
u《水利水电工程物探规程》（SL326-2005）。
产品特点
u24位高性能AD，各通道同步采样，采样间隔准确，为反演提供真实可靠的数据；
u通道可任意进行扩展，最大通道数可至252道；
u专有向导式软件操作设计，操作简单快捷；
u同时支持有线、无线两种工作方式，无线稳定距离大于50米；
u专业分析软件，五种频散分析方法可选，可扩展处理勒夫波数据；
u反演过程操作简单，算法稳定可靠，迭代结构收敛；
u支持基阶与高阶频散曲线联合反演；
性能指标
| 型号 | YC-SWD |
|---|---|
| 采样间隔 | 5 μs ～ 50 ms（并行采集） |
| 采集道数 | 12\24道（可扩展） |
| 道间串音抑制 | 126dB |
| A/D转换 | 24位 |
| 瞬时动态范围 | ＞ 124 dB |
| 全谐波畸变 | ≤ 0.0008 % |
| 共模抑制 | ＞ 120 dB |
| 增益精度 | ＜ 1 % |
| 无线传输距离 | ≥100米 |
| 电源电压 | 9～18 V |
| 记录长度 | 0.5KB、1KB、2KB、4KB、8KB/道 |
| 输入电压 | 2 Vpp |
| 内置测试 | 触发、仪器噪声、扫描信号传输、环境噪声监测 |
| 滤波 | 模拟低通滤波，数字高低通滤波 |
| 功耗 | ＜ 5 W |
| 主机重量 | ＜ 2 Kg |
产品配置
| 序号 | 名称 | 数量 | 备注 |
|---|---|---|---|
| 1 | 面波仪主机 | 1 | YC-SWD |
| 2 | 地震电缆 | 1 | 60米 |
| 3 | 检波器 | 24 | 4.5HZ；12/24通道可选 |
| 4 | 触发开关 | 2 | 3米 |
| 5 | 配件箱 | 1 | 铝合金 |
| 6 | 天线 | 1 | 专用型 |
| 7 | 面波处理软件加密狗 | 1 | 专用型 |
| 8 | 说明书 | 1 | 纸质版 |
