行业现状

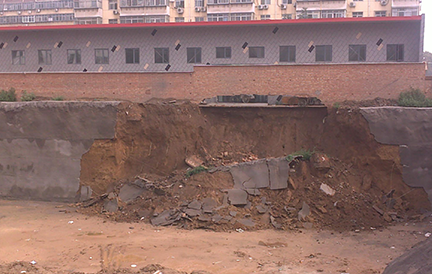

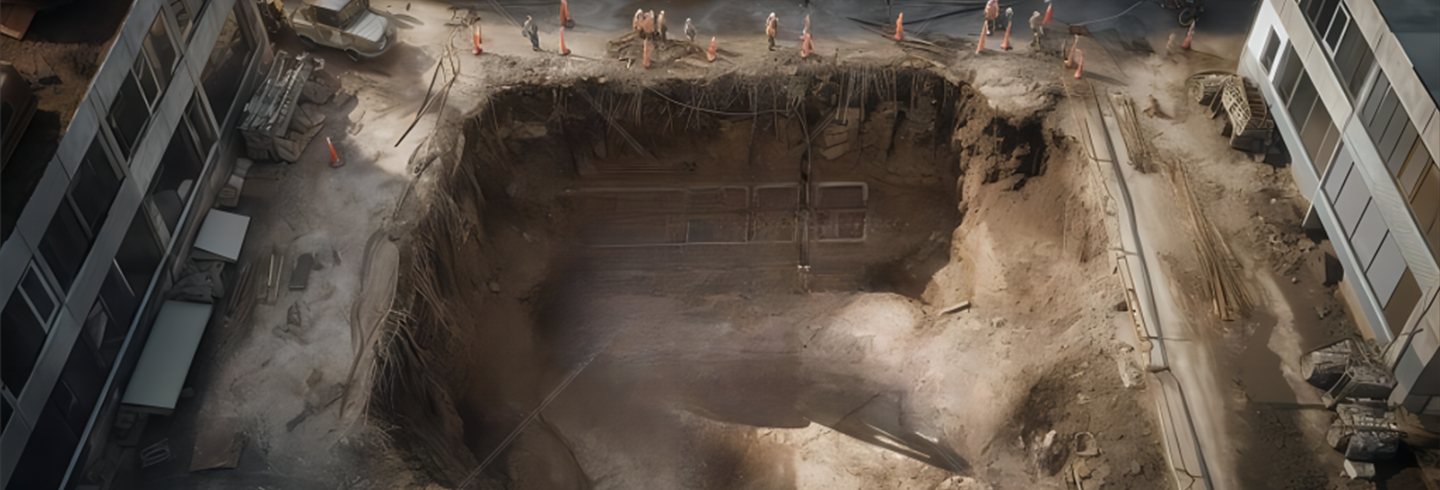

城市基坑开挖具有施工风险高、施工难度大等特点。由于地下土体性质、荷载条件、施工环境的复杂性,单根据地质勘察资料和室内土工试验参数来确定设计和施工方案,往往含有许多不确定因素,对在施工过程中引发的土体性状、环境、邻近建筑物、地下设施变化的监测已成了工程建设必不可少的重要环节。当前,基坑监测与工程的设计、施工同被列为深基坑工程质量保证的三大基本要素。

监测规范

(1)《建筑基坑工程监测技术标准》GB 50497-2019

(2)《建筑基坑支护技术规程》DB11/489-2016

(3)《建筑基坑支护技术规程》JGJ 120-2012

(4)《建筑深基坑工程施工安全技术规范》JGJ 311-2013

(5)《工程测量规范》GB50026-2007

(6)《国家一、二等水准测量规范》GB/T 12897-2006

解决方案

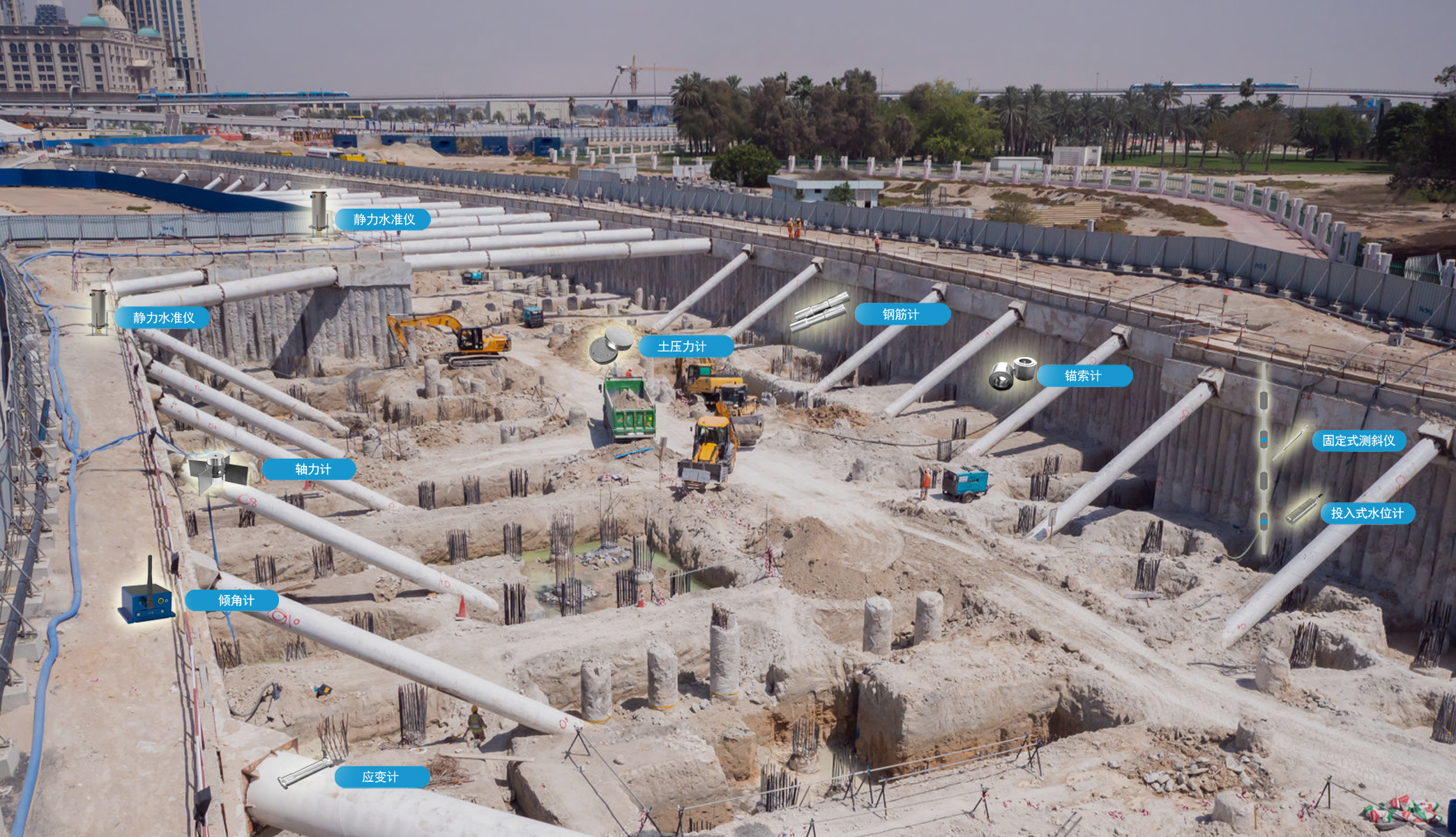

中科岩创基坑自动化监测系统能够实时监测基坑岩土体内部沉降、地表位移、倾斜、地下水位等关键参数。这些数据经过云计算平台处理和分析后,能够对基坑的整体稳定性做出判断,并及时发出预警预报,以确保基坑施工过程中的安全。

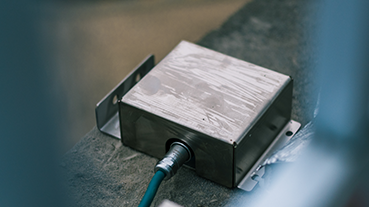

YC-SLM静力水准仪

用于测量竖向沉降参数;

大量程、高精度;

IP68高防护等级,体积小;

自带温度补偿;

YC-FIM固定式测斜仪

用于X、Y双向深层水平位移参数;

高防水性>1Mpa;

钢性连接,使测量值更为精准;

YC-IAM倾角计

用于测量倾斜参数;

具备高稳定性、高性能和高精度;

较强的抗干扰性和防护性;

可通过变化角度等效换算成水平位移;

系统特点

实时性

自动化监测设备可以实时采集数据,并通过GPRS远程发送至云端服务器,实现数据的实时传输和处理。

高精度

自动化监测设备具有高精度测量能力,可以实现毫米级的测量精度,有效提高监测数据的准确性。

可靠性

采用成熟的监测技术和高精度的测量方法,确保监测数据的可靠性和稳定性。

系统性

监测项目有机结合,形成一个完整的监测系统,保证数据的连续性和一致性。

针对性

针对工程可能存在的事故模式和风险点,有针对性地选择监测指标和监测方法,使监测指标能够尽早发现工程事故征兆。

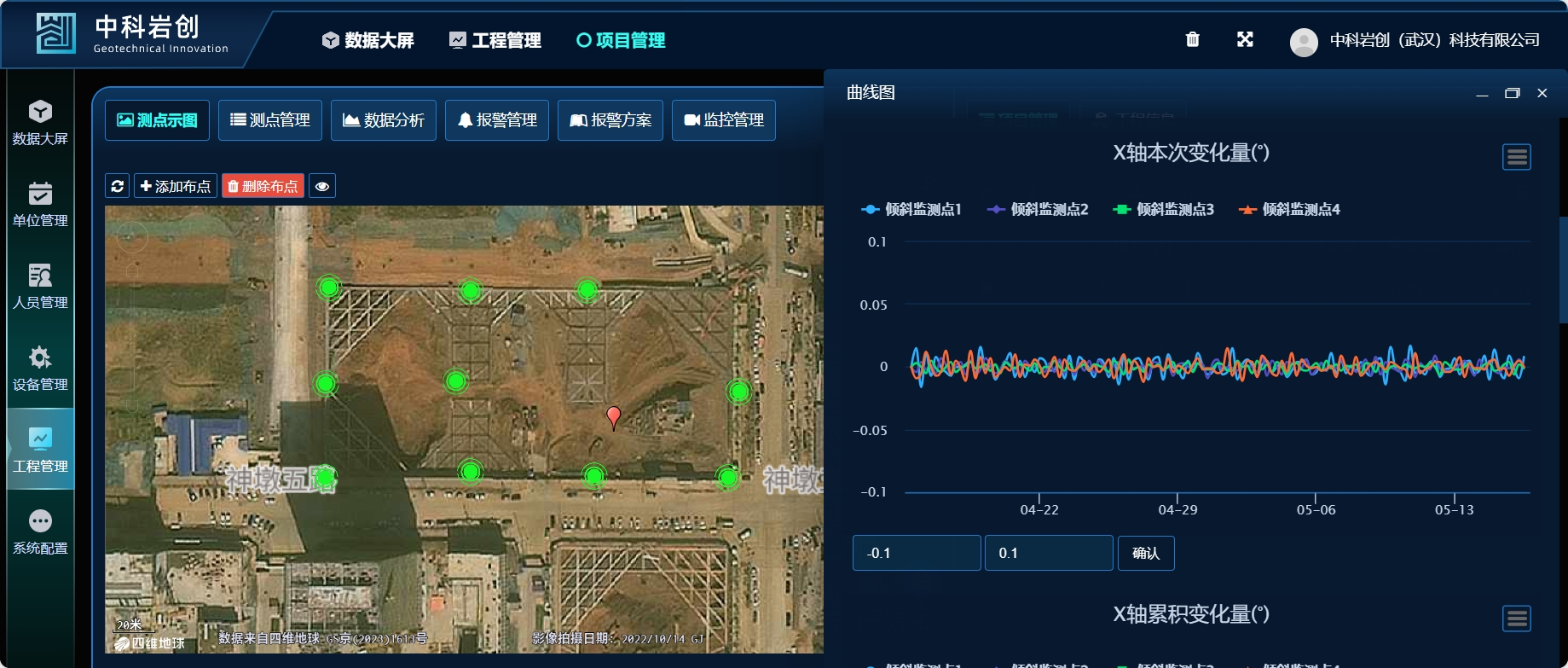

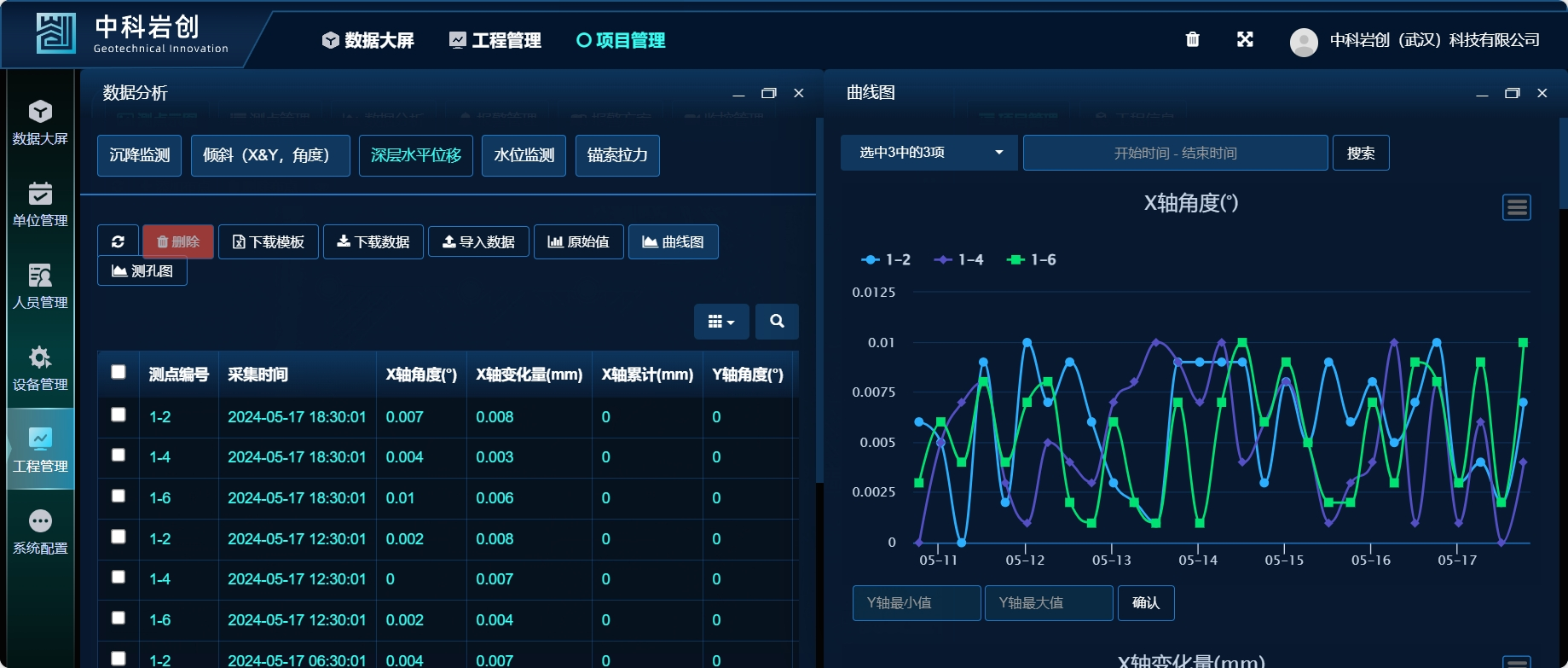

可视化平台


监测内容

监测参数产品类型备注
围护墙(边坡)顶部位移静力水准仪+倾角计/测量机器人施工期
深层水平位移固定式测斜仪/阵列式位移计施工期
支撑轴力轴力计/应变计施工期
锚索、锚杆应力锚索测力计、钢筋应力计施工期
土压力土压力计施工期
地下水位投入式水位计施工期
降雨量雨量计施工期
周边建筑物沉降及倾斜静力水准仪+倾角计/测量机器人施工期
周边地表沉降静力水准仪施工期
