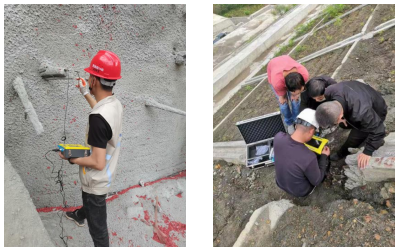

产品用途
u锚杆长度、注浆密实度和锚固缺陷的无损检测；
u锚索长度、锚固长度和锚固缺陷的无损检测；
u岩锚梁等重要部位的长自由端锚杆的无损检测。

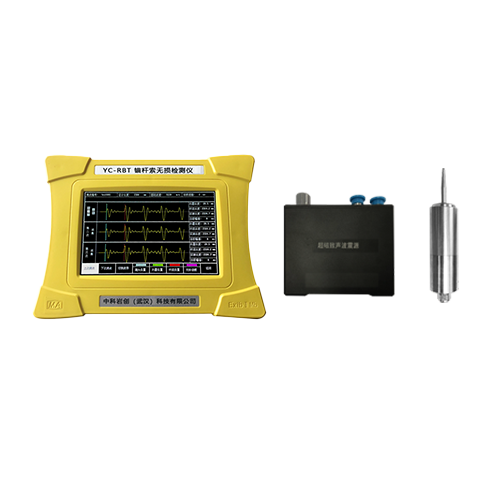

锚杆无损检测仪
YC-RBT
01
锚杆索检测，一机多用
主机外壳模具成型，防水防尘，防护等级IP67；锚杆、锚索均可检测，性价比高,仪器具有两通道同步采集功能，应用范围广，功能强大。
02
精度高，功能强大
具有两通道同步采集功能，应用范围广，功能强大，采用24位高速模数转换单元，具有超强的微弱信号检测能力和检测精度。
03
智能软件
分析软件具有数字滤波（高通、低通、带通）、频谱分析、相位分析、反射提取、信号相关和锚固密实度自动计算等功能，有助于锚杆底部及缺陷位置的判定和锚固等级的评定
符合规范
u《锚杆锚固质量无损检测技术规程JGJ/T 182-2009》
u《水电水利工程锚杆无损检测规程 DL/T 5424-2009》
u《锚杆喷射混凝土支护技术规范GB50086-2015》
u《水电水利工程物探规程DL/T5010-2005》
产品特点
u锚杆、锚索均可检测，一机多用，性价比高；
u仪器具有两通道同步采集功能，应用范围广，功能强大；
u仪器采用24位高速模数转换单元，具有超强的微弱信号检测能力和检测精度；
u主机采用DC12V锂电池供电，功耗低，一次充电可连续工作36小时；
u超磁致声波震源或小锤两种激发装置可选，灵活方便；
u主机采用USB2.0数据接口，数据传出简单方便；主机内置32G存储器，采用FAT32数据存储格式，可在通用Windows操作系统下通过USB2.0接口对实测数据文件直接进行复制粘贴；
u主机外壳模具成型，防水防尘，防护等级IP67，安全美观大方；

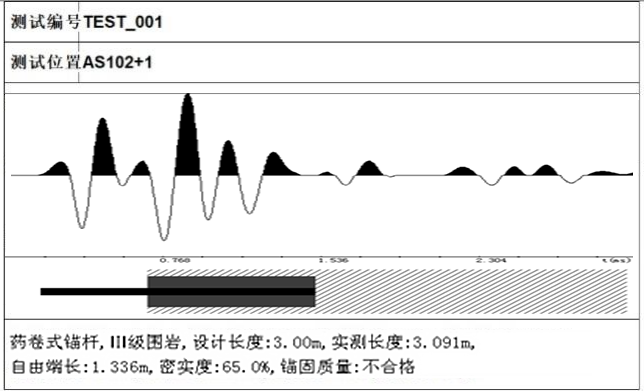

软件特点
u分析软件具有数字滤波（高通、低通、带通）、频谱分析、相位分析、反射提取、信号相关和锚固密实度自动计算等功能，有助于锚杆底部及缺陷位置的判定和锚固等级的评定。
性能指标
| 型号 | YC-RBT |
|---|---|
| 显示方式 | 7寸真彩液晶显示屏，背光可调 |
| 处理器 | 高性能低功耗嵌入式ARM处理器 |
| 时间示值误差 | ≤1% |
| 幅值非线性度 | ≤1% |
| 时间分辨率 | 2us |
| AD分辨率 | 24位 |
| 锚杆检测长度 | 不小于50m |
| 锚索检测长度 | 不小于100m |
| 长度检测误差 | ≤1% |
| 工作温度 | -20℃～60℃ |
| 工作湿度 | ≤90%RH |
| 存储器 | 32G TF存储卡 |
| 采样长度 | 8192 |
| 采样间隔 | 2us/5us/10us可选 |
| 信号通道数 | 2 |
| 操控方式 | 光电旋钮 |
| 定点放大倍数 | 1、10、100可选 |
| 浮点放大倍数 | 256 |
| 供电模式 | 锂电池，连续工作＞36小时 |
| 外形尺寸 | 255mm×192mm×74mm |
| 质量 | ≤1.8KG |
| 名称 | 超磁致声波震源 |
| 发射功率 | 10档连续可调 |
| 供电模式 | 锂电池，连续工作36小时 |
| 发射模式 | 单次发射、连续发射 |
| 激发频率 | 10Hz～10KHz |
| 震源外形尺寸 | Φ40mm×100mm |
| 质量 | 发射头≤2KG，控制器≤2KG |
产品配置
| 序号 | 名称 | 数量 | 备注 |
|---|---|---|---|
| 1 | 主机 | 1 | |
| 2 | 加速度传感器 | 1 | 锚杆 |
| 3 | 锚杆激震小锤 | 1 | |
| 4 | 传感器 | 1 | 锚索/ 锚索夹具 / 锚索激震锤 |
| 5 | 超磁致声波震源 | 1 | 选配 |
| 6 | 充电器 | 1 | |
| 7 | 数据传输线 | 1 | |
| 8 | 背带 | 1 | |
| 9 | 软件U盘 | 1 | |
| 10 | 航空机箱 | 1 | |
| 11 | 合格证 | 1 | |
| 12 | 说明书 | 1 |
