深圳某项目高位连廊支座变形监测

1. 项目简介

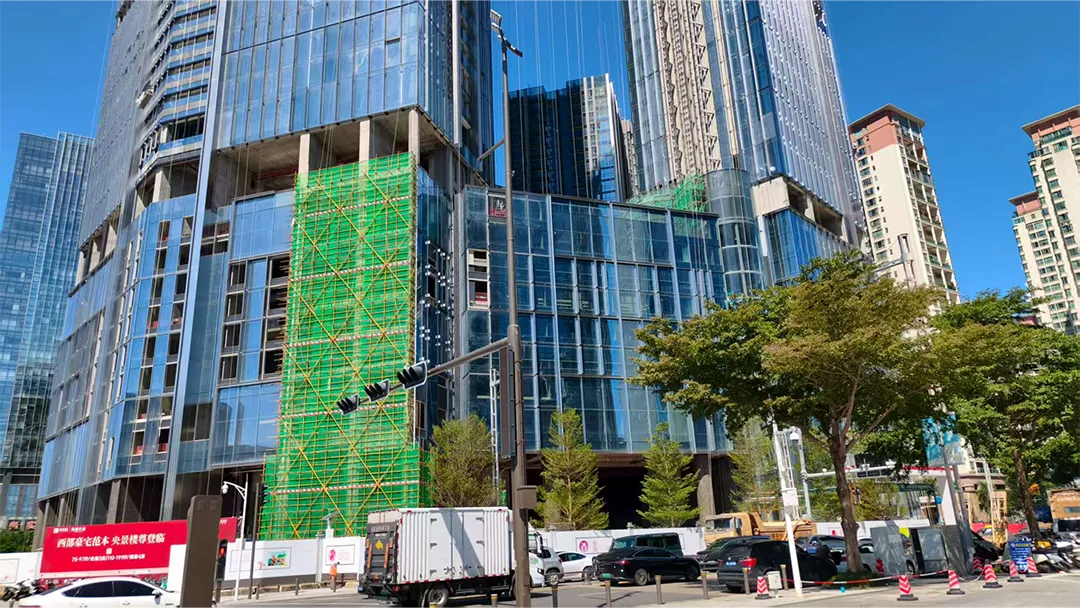

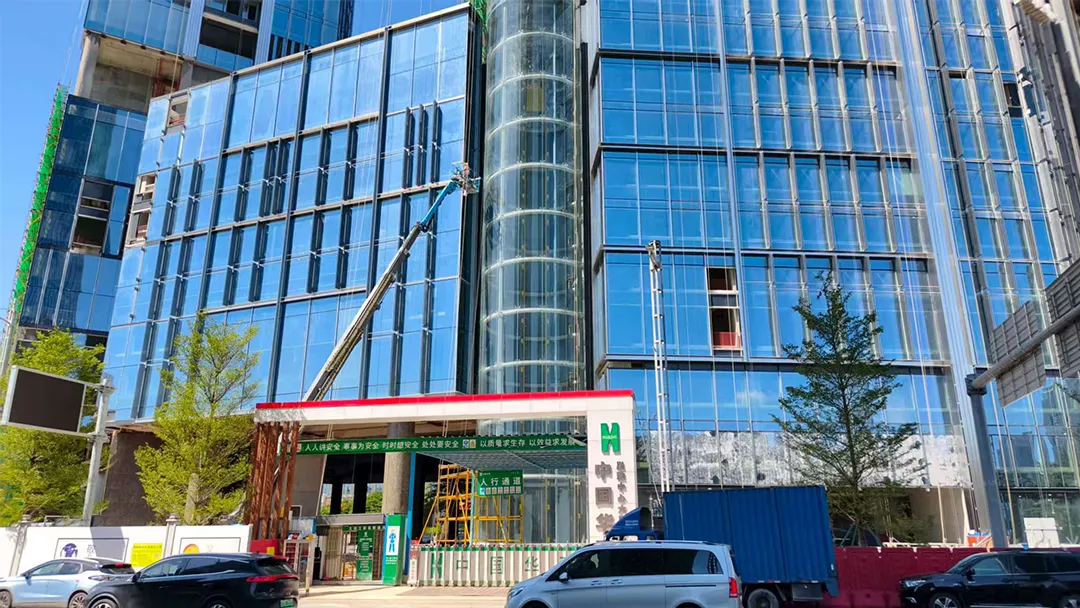

本项目用地面积约为14556平方米，规划建筑面积约12万平方米，其中A、B塔为酒店办公建筑高度约为242米，145米高度有钢结构大跨连桥，通过大跨钢结构箱梁连接两栋塔楼。

2. 监测目的

(1)掌握超高层高位连体位置的主体结构沉降变形数据；

(2)掌握高位连体钢结构受荷（风、温度等）后的水平变形数据;

(3）安装偏差引起结构实际模型与设计模型不符。

钢结构在安装过程中，不可避免的会出现一些安装偏差及焊接应力，这些偏差将会引起结构力学非线性以及材料非线性，所以在结构上布置各种传感器，通过实测的力学参数和理论值进行对比，对理论模型进行修正，建立实际结构的有限元模型。

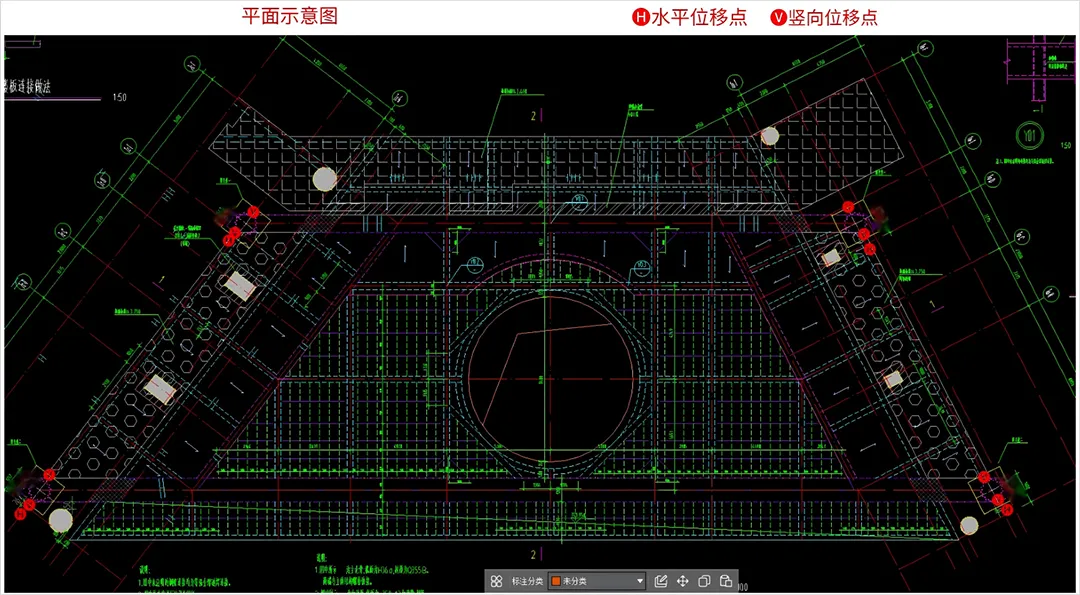

3. 点位布设

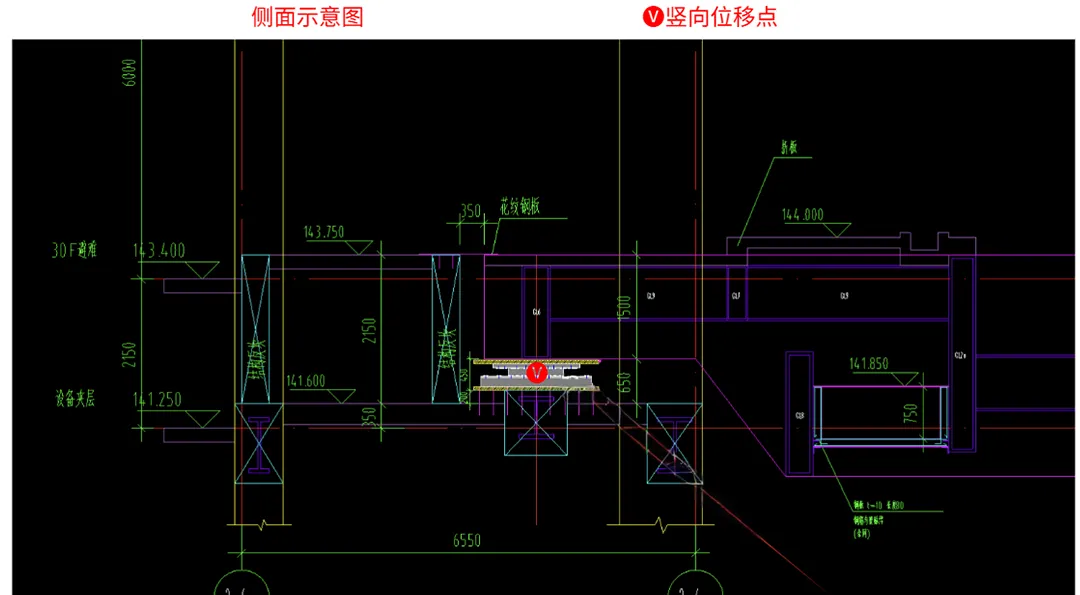

竖向位移：在每个支座的上下支座布置监测点，在同一结构接壤处的一侧中心布置竖向位移1个监测点位；根据现场实际条件，确保监测点安装在竖向方向且经过支座轴心；总共8个支座，共布置8个竖向位移监测点。

水平位移：由于支座可能存在横向扭转变形，为此每个支座水平面布置2个水平位移点，2个监测点位于不同侧，通过两个监测点的变形差监测支座的横向扭转变形情况。总共8个支座，共布置16个位移监测点。

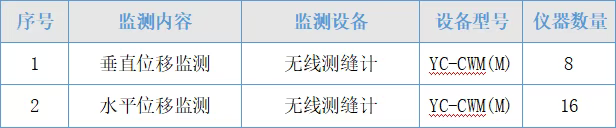

4. 测点统计

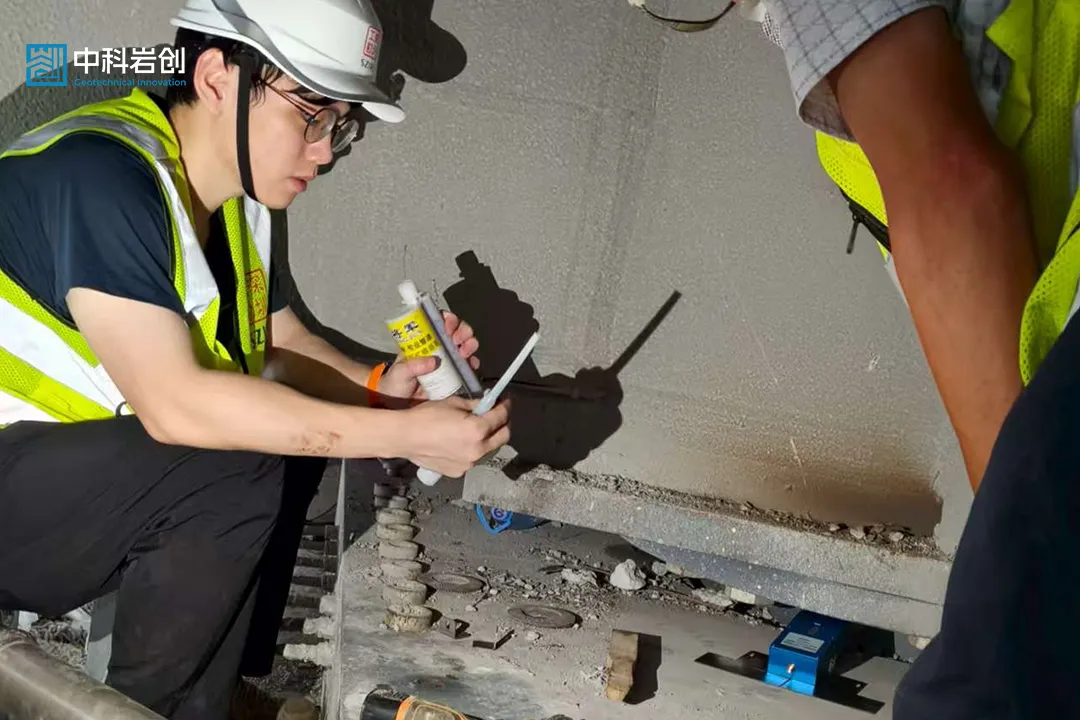

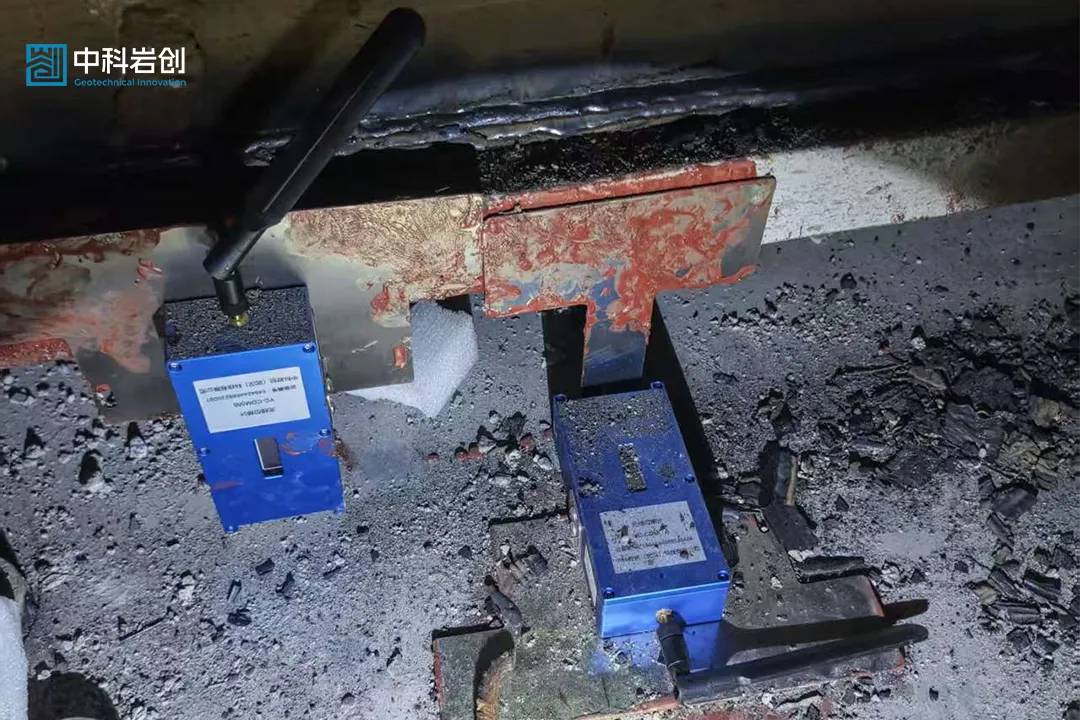

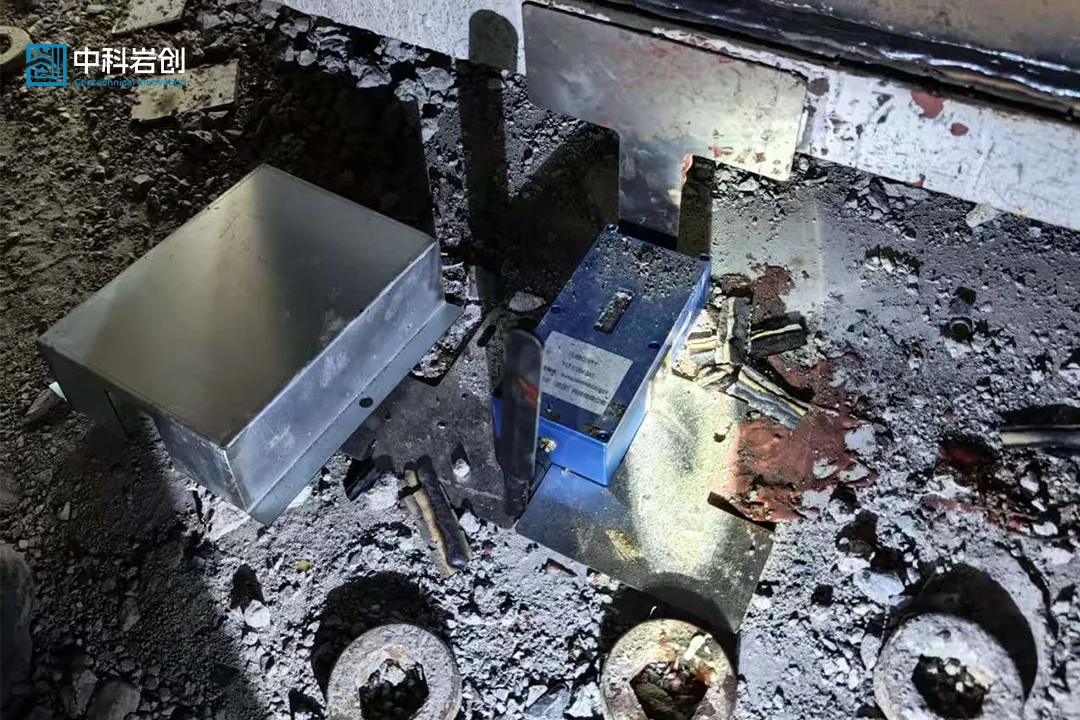

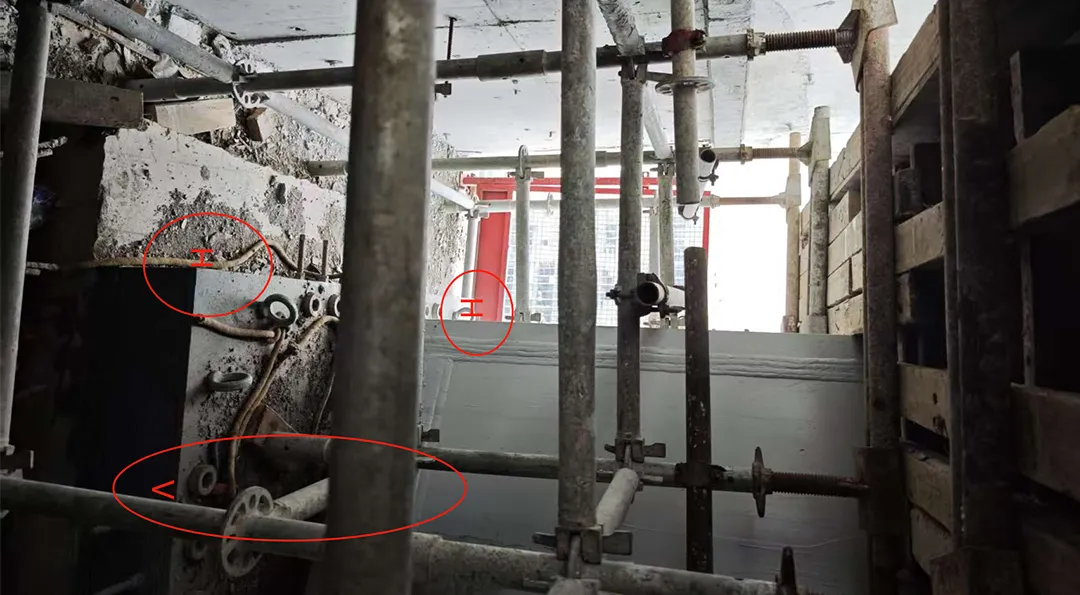

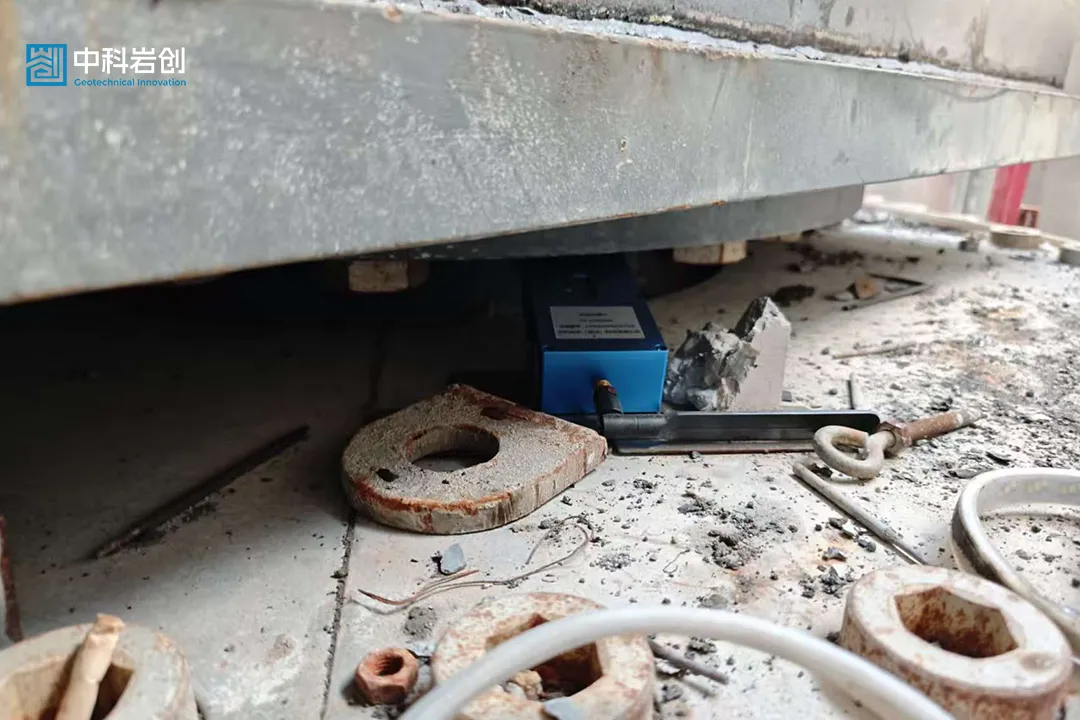

5. 现场图片

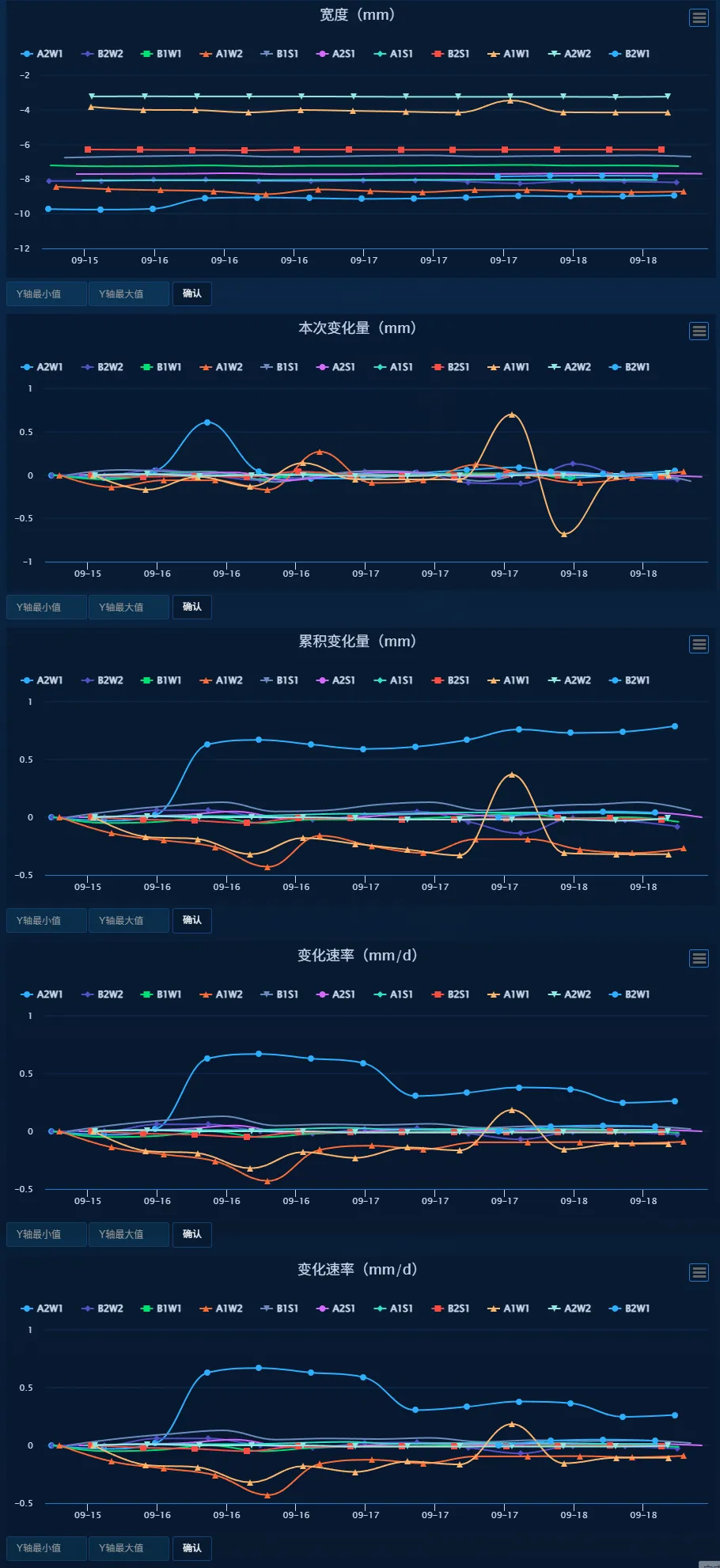

6. 岩创可视化平台数据展示

本项目通过岩创可视化云平台观查数据，根据设置报警值，数据变化达到预警值时通过电话、短信等的方式及时通知，提供有效预警，提高了建筑物管理的效率和安全性，构建一个全面的安全监测体系；我们将持续创新，以提供更有力的技术保障。
